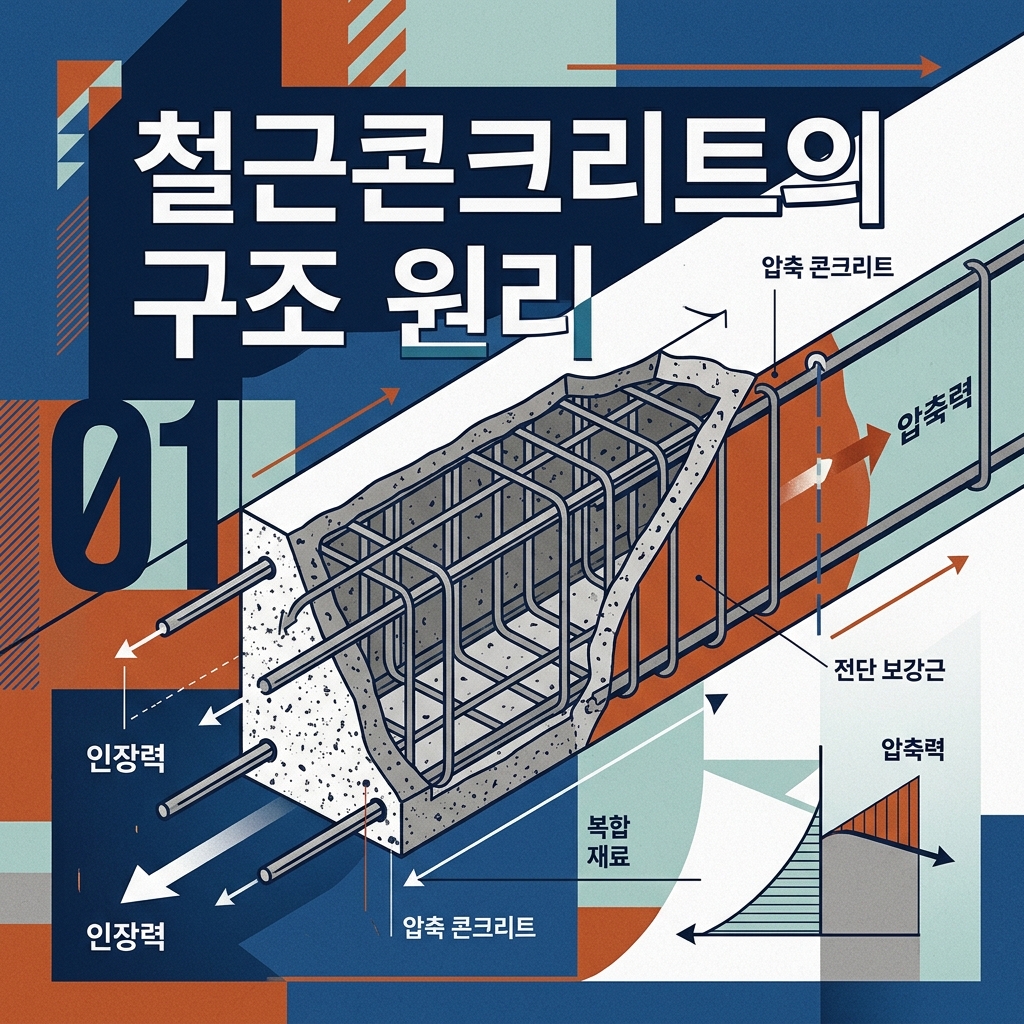

콘크리트는 단단한데 왜 철근을 넣을까? 철근콘크리트의 구조 원리

아파트, 교량, 터널, 주차장 등 우리가 이용하는 수많은 시설에는 철근콘크리트가 사용됩니다. 공사 현장에서는 거푸집 안에 철근을 배치하고 그 주변에 콘크리트를 부어 구조물을 만드는 모습을 볼 수 있습니다.

그런데 콘크리트는 돌처럼 단단한 재료입니다. 그렇다면 굳이 내부에 철근을 넣는 이유는 무엇일까요?

그 답은 콘크리트가 누르는 힘에는 강하지만 잡아당기는 힘에는 상대적으로 약하다는 재료의 특성에 있습니다.

콘크리트는 모든 방향의 힘에 강할까?

건축 구조물을 이해하려면 먼저 압축력과 인장력의 차이를 알아야 합니다.

압축력은 물체를 양쪽에서 누르거나 짓누르는 힘입니다. 반대로 인장력은 물체를 양쪽으로 잡아당겨 늘어나게 하는 힘입니다.

콘크리트는 압축력에 강합니다. 무거운 하중을 받는 기둥이나 기초에 콘크리트가 널리 사용되는 이유 중 하나입니다.

하지만 인장력에 대한 저항 능력은 상대적으로 낮습니다. 미국콘크리트학회(ACI)에 따르면 콘크리트의 인장강도는 일반적으로 압축강도의 약 10% 수준입니다. 실제 비율은 콘크리트의 종류와 강도, 시험 방법에 따라 달라질 수 있습니다.

예를 들어 콘크리트가 압축력에는 충분히 견딜 수 있어도 잡아당기거나 휘어지는 힘을 받으면 균열이 발생할 수 있습니다.

따라서 콘크리트만으로 모든 구조물을 만들면 특정 부분에서 인장력이 발생할 때 문제가 생길 수 있습니다.

건물의 바닥과 보에는 왜 인장력이 생길까?

건물의 바닥이나 교량의 상판을 떠올려 보겠습니다.

양쪽 끝이 지지된 긴 구조물 위에 무게가 실리면 가운데 부분이 아래로 휘어지려 합니다. 이때 구조물의 위쪽에는 압축력이, 아래쪽에는 인장력이 발생하는 것이 일반적입니다.

쉽게 말해 위쪽은 눌리고 아래쪽은 늘어나는 것입니다.

만약 이런 구조물을 철근 없이 일반 콘크리트로만 만든다면 아래쪽에 발생하는 인장응력 때문에 균열이 생기기 쉽습니다.

이 문제를 해결하기 위해 인장력이 크게 작용하는 위치에 철근을 배치합니다.

다만 모든 보의 아래쪽에만 철근을 넣는 것은 아닙니다. 연속보의 지점 부근이나 외팔보처럼 휨 방향이 달라지는 곳에서는 위쪽에 인장력이 발생할 수 있습니다.

그래서 실제 철근의 위치와 수량은 구조물에 작용하는 하중과 지지 조건을 계산해 결정합니다.

철근과 콘크리트는 어떻게 힘을 나눠 받을까?

철근콘크리트의 기본 원리는 두 재료의 장점을 결합하는 것입니다.

콘크리트는 압축력에 강하고, 철근은 인장력에 강합니다. 두 재료가 함께 작동하면 콘크리트만 사용했을 때보다 다양한 하중에 효과적으로 대응할 수 있습니다.

여기서 중요한 것은 철근을 단순히 콘크리트 안에 넣는 것만으로 충분하지 않다는 사실입니다.

철근과 콘크리트 사이에 힘이 전달되어야 두 재료가 하나의 구조 부재처럼 작동할 수 있습니다.

이를 부착(bond)이라고 합니다. 철근 표면의 돌기와 콘크리트 사이의 기계적 맞물림 등이 힘을 전달하는 데 중요한 역할을 합니다.

공사 현장에서 흔히 보는 철근 표면에 일정한 간격으로 돌기가 있는 이유도 이와 관련이 있습니다. 이런 철근을 이형철근이라고 부릅니다.

또한 철근이 충분한 길이로 콘크리트에 묻히고 적절하게 정착되어야 설계한 힘을 전달할 수 있습니다.

철근과 콘크리트는 온도가 변해도 괜찮을까?

건물과 교량은 계절에 따라 온도가 변합니다. 재료는 일반적으로 온도가 높아지면 팽창하고 낮아지면 수축합니다.

만약 철근과 콘크리트가 온도 변화에 따라 크게 다른 비율로 늘어나고 줄어든다면 두 재료 사이에 추가적인 응력이 생길 수 있습니다.

그런데 일반적인 철근과 콘크리트는 열팽창계수가 비교적 비슷합니다.

이러한 특성 덕분에 온도가 변해도 두 재료가 함께 움직이기 유리합니다.

물론 열팽창계수가 완전히 같은 것은 아닙니다. 콘크리트의 골재 종류와 재료 특성에 따라 차이가 있으며, 큰 구조물에서는 온도 변화에 따른 변형을 별도로 고려해야 합니다.

철근과 콘크리트의 조합이 널리 사용되는 이유는 강도뿐 아니라 이처럼 서로 잘 맞는 재료 특성에도 있습니다.

철근은 녹이 스는데 콘크리트 안에서 안전할까?

철근은 강철이기 때문에 물과 산소 등 부식에 필요한 조건이 갖춰지면 녹이 발생할 수 있습니다.

하지만 정상적인 콘크리트 내부는 강한 알칼리성 환경을 형성합니다. 이 환경에서는 철근 표면에 보호막이 만들어져 부식이 억제될 수 있습니다.

문제는 시간이 지나면서 콘크리트의 보호 기능이 약해질 수 있다는 점입니다.

대기 중 이산화탄소가 콘크리트에 침투해 알칼리성을 낮추는 탄산화가 진행되거나, 바닷물과 제설제 등에 포함된 염화물이 철근 주변에 도달하면 부식 위험이 커질 수 있습니다.

철근이 부식되면 생성된 녹이 원래 철보다 더 큰 부피를 차지하면서 주변 콘크리트에 압력을 가합니다.

그 결과 균열이 발생하거나 콘크리트 표면 일부가 떨어져 나가는 박락 현상이 나타날 수 있습니다.

따라서 철근콘크리트의 내구성을 확보하려면 철근을 적절한 두께의 콘크리트로 덮어 보호하는 것이 중요합니다.

이 두께를 피복두께라고 하며, 구조물의 용도와 노출 환경 등에 따라 설계 기준에서 요구하는 값이 달라집니다.

일반 콘크리트와 철근콘크리트 비교

구분	일반 콘크리트	철근콘크리트
주요 재료	시멘트, 물, 골재 등	콘크리트와 철근
압축력에 대한 저항	우수함	콘크리트와 필요에 따라 철근이 함께 저항
인장력에 대한 저항	상대적으로 약함	철근이 주요 인장력을 부담
휨에 대한 대응	인장 균열에 취약	철근 배치로 휨 저항 성능 확보
주요 관리 사항	균열, 강도, 내구성	균열, 강도, 철근 부식, 피복두께 등
대표적인 활용	일부 기초 및 비구조 부재 등	건물의 보, 기둥, 바닥판, 교량 등

여기서 철근콘크리트가 일반 콘크리트보다 언제나 모든 면에서 우수하다는 뜻은 아닙니다. 구조물의 용도와 하중 조건에 따라 적합한 재료와 공법이 달라집니다.

철근을 많이 넣으면 무조건 더 튼튼해질까?

철근이 구조물의 강도를 높이는 데 중요한 역할을 한다고 해서 무조건 많이 넣는 것이 좋은 것은 아닙니다.

철근이 지나치게 밀집하면 콘크리트가 철근 사이로 충분히 채워지기 어려워질 수 있습니다. 이는 시공 품질에 영향을 줄 수 있습니다.

또한 철근의 양과 배치는 구조물의 강도뿐 아니라 변형 능력과 파괴 형태에도 영향을 줍니다.

예를 들어 휨을 받는 철근콘크리트 보에서는 철근량이 지나치게 많으면 콘크리트가 먼저 압축 파괴되는 등 바람직하지 않은 거동이 나타날 수 있습니다.

따라서 철근은 구조 계산과 관련 설계 기준에 따라 적절한 양을 배치해야 합니다. 실제 설계에서는 휨뿐 아니라 전단력, 압축력, 균열과 처짐, 내진 성능 등도 함께 검토합니다.

철근콘크리트가 널리 사용되는 이유

철근콘크리트는 서로 다른 성질을 가진 두 재료를 조합해 각자의 약점을 보완한 대표적인 건설 기술입니다.

콘크리트는 압축력에 강하고 다양한 형태로 만들기 쉬우며, 철근은 인장력을 부담하고 구조물의 휨 저항 능력을 높입니다.

여기에 두 재료 사이의 부착 성능과 비교적 유사한 열팽창 특성이 더해져 하나의 구조 부재로 함께 작동할 수 있습니다.

그러나 철근콘크리트도 완벽한 재료는 아닙니다. 균열과 철근 부식, 부적절한 시공, 설계 조건을 초과하는 하중 등은 구조물의 성능을 저하시킬 수 있습니다.

결국 철근콘크리트의 핵심은 단순히 단단한 재료 두 가지를 합치는 것이 아닙니다. 어떤 힘이 어디에 작용하는지 이해하고, 그 힘에 적합한 재료를 알맞은 위치에 배치하는 것입니다.

우리가 매일 지나가는 건물과 교량에는 이러한 재료역학의 원리가 적용되어 있습니다.

참고 자료

1. 미국콘크리트학회(ACI), The Importance of Reinforcement in Concrete
   콘크리트의 인장강도와 철근 보강의 필요성
2. 미국콘크리트학회(ACI), The Importance of Concrete Cover
   철근 피복두께의 역할
3. 미국콘크리트학회(ACI), Bond and Development of Straight Reinforcing Bars in Tension
   철근과 콘크리트의 부착 및 정착 원리
4. 미국 철근콘크리트용 철근협회(CRSI), Reinforcing Steel
   철근의 특성과 철근콘크리트의 활용
5. 미국 연방도로청(FHWA), Best Practices for Corrosion Control and Mitigation
   철근 부식의 원인과 방지 기술
